  一、引言
       在汽車制造廠的檢測線上,由于新出廠的車輛需要在啟動狀態下進行檢測。此時廠房內會聚集大量的汽車尾氣,從而對工作人員身體造成損害。因此在汽車制造廠的檢測線上,都會裝配有汽車尾氣處理系統,目的是將廠房內的大量尾氣排出,使得廠房內保持潔凈的空氣。在江鈴汽車制造廠的尾氣處理系統中,自動控制部分使用到了西門子S7-200PLC,使整個系統穩定流暢的運行。

  二、控制系統組成
        控制系統的硬件部分核心是西門子S7-200系列PLC,采用CPU226CN,AC/DC/Relay型號;擴展模塊使用2個EM223CN,分別為8DI/8Relay,和4DI/4Relay。
      控制系統的軟件采用V4.0 STEP 7 MicroWIN SP6,I/O分配如下:

輸入

信號說明

輸出

信號說明

I0.0

起始位置準備

Q0.0

自動控制

I0.1

急停

Q0.1

A位輸出

I0.2

按鈕輸入1

Q0.2

B位輸出

I0.3

按鈕輸入2

Q0.3

C位輸出

I0.4

行進準備

Q0.4

D位輸出

I0.5

緩沖信號1

Q0.5

速度模式1

I0.6

緩沖信號2

Q0.6

速度模式2

I0.7

停止信號

Q0.7

速度模式3

I1.0

結束信號

Q1.0

正向運行

I1.1

A

Q1.1

反向運行

I1.2

B

Q2.0

驅動1

I1.3

C

Q2.1

驅動2

I1.4

D

Q2.2

驅動3

I1.5

速度信號

Q2.3

驅動4

I2.1

加速信號

Q2.4

驅動5

I2.2

減速信號

Q2.5

驅動6

I2.3

自動/手動

Q2.6

驅動7

I2.4

移動A

Q2.7

驅動8

I2.5

移動B

Q3.0

模式指示

I2.6

移動C





I2.7

移動D





I3.0

A位準備





I3.1

B位準備






  三、控制系統工作流程

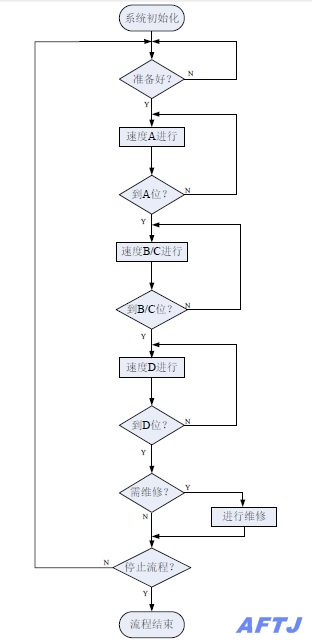

       整套汽車尾氣處理設備控制系統工作流程如下圖1所示:



  四、結束語
        汽車尾氣處理系統采用西門子S7-200系列PLC控制,不僅簡化了系統,提高了設備的可靠性,也大大提高了效率,為客戶節省了大量的人力物力。系統方便使用,易于維護。該系統自投入運行以來,工作穩定可靠,經過反復測試和實際運行使用,質量和性能完全符合要求,受到了用戶的好評,并在汽車制造廠中樹立了良好的形象。
